MENGUBAH STATE SPACE MENJADI FUNGSI ALIH DENGAN MATLAB | STATE SPACE TO TRANSFER FUNCTION


Pada postingan sebelumnya saya sudah membahas tf2ss (transfer function to state space).
Tapi kali ini kebalikannya yaitu ss2tf (state space to transfer function) dengan program matlab. Dimana sekali lagi dengan matlab kita diberi kemudahan hanya mengetikkan beberapa kode program pada matlab maka persamaan sesulit apapun yang membutuhkan waktu lama untuk menyelesaikannya dengan cara manual, tapi dengan matlab semua masalah itu hanya se per sekian detik ia selesaikan. Jadi saya acungkan jempol buat the mathwork.inc perusahaan pembuat software matlab. Baik langsung saja pada tutorial untuk mengubah state space menjadi fungsi alih :
Contoh :

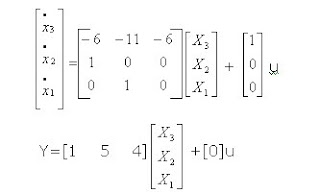

state space
Dari state space diatas kita akan mencari fungsi alih/transfer functionnya :
1.    Jalankan program matlab anda
2.    kemudian ketikkan kode/script/listing program dibawah ini pada command window :
>> A=[-6 -11 -6 ; 1 0 0 ; 0 1 0];
>> B=[1;0;0];
>> C=[1 5 4];
>> D=[0];
>> [num,den]=ss2tf(A,B,C,D)
3.    Kemudian enter dan hasilnya akan seperti ini :
num =

         0    1.0000    5.0000    4.0000
den =

    1.0000    6.0000   11.0000    6.0000
4.    Sehingga fungsi alih/transfer functionnya akan terbentuk :
fungsi alih/transfer function
5.    Mudahkan,,selamat mencoba..!!!
