MEMBUAT PENYELESAIAN GRAFIK DENGAN MATLAB


CONTOH SOAL :
1.     Buat tampilan grafik plot, stem, bar, dan stair dari 2 persamaan dalam 1 grafik! :
A = (3x+2)3                 Dimana : n = 5;
B = 5x3+4                    x = 0 : 1/n : 10
JAWAB:
GRAFIK PLOT
          - Bahasa programnya
n=5
x=0: 1/n :10
A=(3*x+2).^3
B=(5*x.^3)+4
plot(x,A,'bp')
hold on
plot(x,B,'rs')
hold on
title('Grafik Tugas Meri')
xlabel('X'),ylabel('A dan B')
grid
legend('A=(3*x+2).^3','B=(5*x.^3)+4')
hold off
membuat grafik dengan matlab
GRAFIK STEM
- Bahasa programnya
n=5
x=0: 1/n :10
A=(3*x+2).^3
B=(5*x.^3)+4
stem(x,A,'bp')
hold on
stem(x,B,'rs')
hold on
title('Grafik Tugas Meri')
xlabel('X'),ylabel('A dan B')
grid
legend('A=(3*x+2).^3','B=(5*x.^3)+4')
hold off
grafik stem pada matlab
GRAFIK BAR
Bahasa Programnya:
n=5
x=0: 1/n :10
A=(3*x+2).^3
B=(5*x.^3)+4
bar(x,A,'bp')
hold on
bar(x,B,'rs')
hold on
title('Grafik Tugas Meri')
xlabel('X'),ylabel('A dan B')
grid
legend('A=(3*x+2).^3','B=(5*x.^3)+4')
hold off

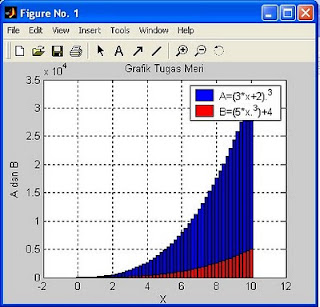

grafik bar pada matalab
GRAFIK STAIRS
Bahasa Programnya:
n=5
x=0: 1/n :10
A=(3*x+2).^3
B=(5*x.^3)+4
stairs(x,A,'bp')
hold on
stairs(x,B,'rs')
hold on
title('Grafik Tugas Meri')
xlabel('X'),ylabel('A dan B')
grid
legend('A=(3*x+2).^3','B=(5*x.^3)+4')
hold off
grafik stairs pada matlab
